Imágenes de satélite en línea

Una imagen de satélite es la representación pictórica de la medición de energía electromagnética registrada por un sensor.

El Sistema de Recepción de Imágenes Satelitales (SRIS) de la CONABIO recibe tres tipos de imágenes: MODIS (Moderate Resolution Imaging Spectroradiometer) de los satélites Terra y Aqua, del sensor VIIRS (Visible and Infrared Imaging Radiometer Suite) de los satélites Suomi-NPP y JPSS-1/NOAA20 y del sensor AVHRR (Advanced Very High Resolution Radiometer) de los satélites NOOA18 y NOAA19.

Las imágenes MODIS y AVHRR se encuentran disponibles vía FTP.

Imágenes MODIS

Diurnas

Se encuentran a disposición del público las imágenes MODIS desde julio de 2004 a la fecha, con nivel de procesamiento 1lb. Las imágenes están organizadas en directorios por mes y año.

Imágenes AVHRR

Diurnas

Se encuentran a disposición del público las imágenes AVHRR desde junio de 2007 a la fecha. Las imágenes están organizadas en directorios por mes y año.

Sistema de Recepción de Imágenes Satelitales (SRIS)

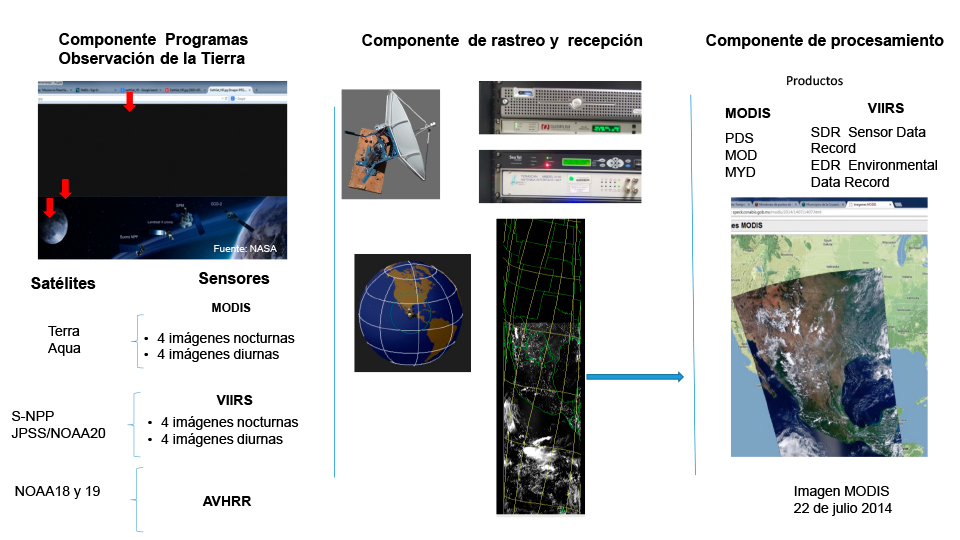

La recepción de las imágenes de satélite es el proceso mediante el cual se recibe la señal proveniente de los sensores1 a bordo de los satélites, para posteriormente convertirla en una imagen. El objetivo del SRIS en la CONABIO es proveer los datos necesarios para el Sistema de Alerta Temprana de Incendios Forestales (SATIF) en tiempo casi real. El SRIS se integra por tres componentes principales:

1. Programas de observación de la Tierra

Las imágenes satelitales que se reciben en el SRIS forman parte de los programas de Observación de la Tierra a cargo de la NASA (National Aeronautics and Space Administration y de la NOAA (National Oceanic and Atmospheric Administration). Las imágenes son del tipo: MODIS (Moderate Resolution Imaging Spectroradiometer) provenientes de los satélites Terra y Aqua, imágenes VIIRS (Visible Infrared Imaging Radiometer) de los satélites Suomi-NPP y JPSS/NOAA20 y AVHRR (Advance Very High Resolution Radiometer) de los satélites NOAA 18 y NOAA19.

2. Componente de rastreo y recepción

Opera las 24 horas del día de los 365 días del año, da seguimiento a la posición de los satélites en su recorrido orbital y recibe la señal de ellos. Tiene tres partes importantes: a) una antena que da seguimiento al satélite y captura los datos, b) una estación de trabajo para administrar los recursos de la recepción y c) receptor y demodulador para recibir la señal en frecuencias específicas.

3. Componente de procesamiento

La señal recibida de los satélites en telemetría pasa por varios niveles de procesamiento para generar a las imágenes de satélite y los productos necesarios para el Sistema de Alerta Temprana de Incendios Forestales (SATIF). En esta etapa se utiliza el software diseñado por la NASA y la NOAA, distribuidos por el DRL (Direct Readout Laboratory) para el caso de la NASA y por CSPP (Community Satellite Procesing Package) para la NOAA.

1 Sensor: instrumento que tienen la capacidad de captar, medir y registrar la energía proveniente de la superficie de la Tierra.

Ejemplos

Marzo 2012
Primer imagen VIIRS recibida y procesada en CONABIO

Septiembre 2004
Huracán y tormenta tropical Javier

Septiembre 2004
Huracán Iván y Huracán Javier

Marzo 2003
Columnas de humo por fuegos

Junio 2003
Incendios forestales

Agosto 2003
Huracán Ignacio

Octubre 2002
Ciclón Lili

Noviembre 2002
Ciclón Kenna

Febrero 2003 - MODIS

Enero 2000 - AVHRR

Características de las imágenes disponibles - MODIS

Resolución espacial: La imagen tiene 3 resoluciones, dos canales de 250 metros, cinco canales de 500 metros y el resto de 1000 metros.

Resolución Espectral
Canal Región del espectro Longitud de onda (mm) Resolución espacial (metros)
1 Visible 0.620 – 0.670 250
2 Infrarrojo cercano 0.841 – 0.876 250
3 Visible 0.459 – 0.479 500
4 Visible 0.545 – 0.565 500
5 Infrarrojo cercano 1.230 – 1.250 500
6 Infrarrojo cercano 1.628 – 1.652 500
7 Infrarrojo cercano 2.105 – 2.155 500
8 Visible 0.405 – 0.420 1000
9 Visible 0.438 – 0.448 1000
10 Visible 0.483 – 0.493 1000
11 Visible 0.526 – 0.536 1000
12 Visible 0.546 – 0.556 1000
* 13 Visible 0.662 – 0.672 1000
* 14 Visible 0.673 – 0.683 1000
15 Visible 0.743 – 0.753 1000
16 Infrarrojo cercano 0.862 – 0.877 1000
17 Infrarrojo cercano 0.890 – 0.920 1000
18 Infrarrojo cercano 0.931 – 0.941 1000
19 Infrarrojo cercano 0.915 – 0.965 1000
20 Infrarrojo mediano 3.660 – 3.840 1000
21 Infrarrojo mediano 3.929 – 3.989 1000
22 Infrarrojo mediano 3.929 – 3.989 1000
23 Infrarrojo mediano 4.020 – 4.080 1000
24 Infrarrojo mediano 4.433 – 4.498 1000
25 Infrarrojo mediano 4.482 – 4.549 1000
26 Infrarrojo cercano 1.360 – 1.390 1000
27 Infrarrojo térmico 6.535 – 6.895 1000
28 Infrarrojo térmico 7.175 – 7.475 1000
29 Infrarrojo térmico 8.400 – 8.700 1000
30 Infrarrojo térmico 9.580 – 9.880 1000
31 Infrarrojo térmico 10.780 – 11.280 1000
32 Infrarrojo térmico 11.770 – 12.270 1000
33 Infrarrojo térmico 13.185 – 13.485 1000
34 Infrarrojo térmico 13.485 – 13.785 1000
35 Infrarrojo térmico 13.785 – 14.085 1000
36 Infrarrojo térmico 14.085 – 14.385 1000

* El sensor presentó fallas en los canales 13 y 14, por lo tanto no se integran en la imagen.

Resolución Temporal - Diario. Para cubrir toda la República Mexicana se requieren de 3 pasos del satélite, por tal motivo se observará que no se cubre el país en una sola imagen.

Características de las imágenes disponibles - AVHRR

Resolución espacial: 1.1 km

Resolución espectral
Canal Región del espectro Longitud de onda (mm) Resolución espacial (metros)
1 Visible 0.58 - 0.68 1100
2 Infrarrojo cercano 0.725 - 1.10 1100
3 Infrarrojo mediano 3.55 – 3.93 1100
4 Infrarrojo térmico 10.3 – 11.3 1100
5 Infrarrojo térmico 11.5 – 12.5 1100

Resolución temporal: Generalmente se requieren dos pasos para cubrir la República Mexicana, por lo tanto, se realizan mosaicos para presentar en una sola imagen a todo el país.
